O que é revestimento PU? Usos, benefícios e comparação com tecidos de PVC

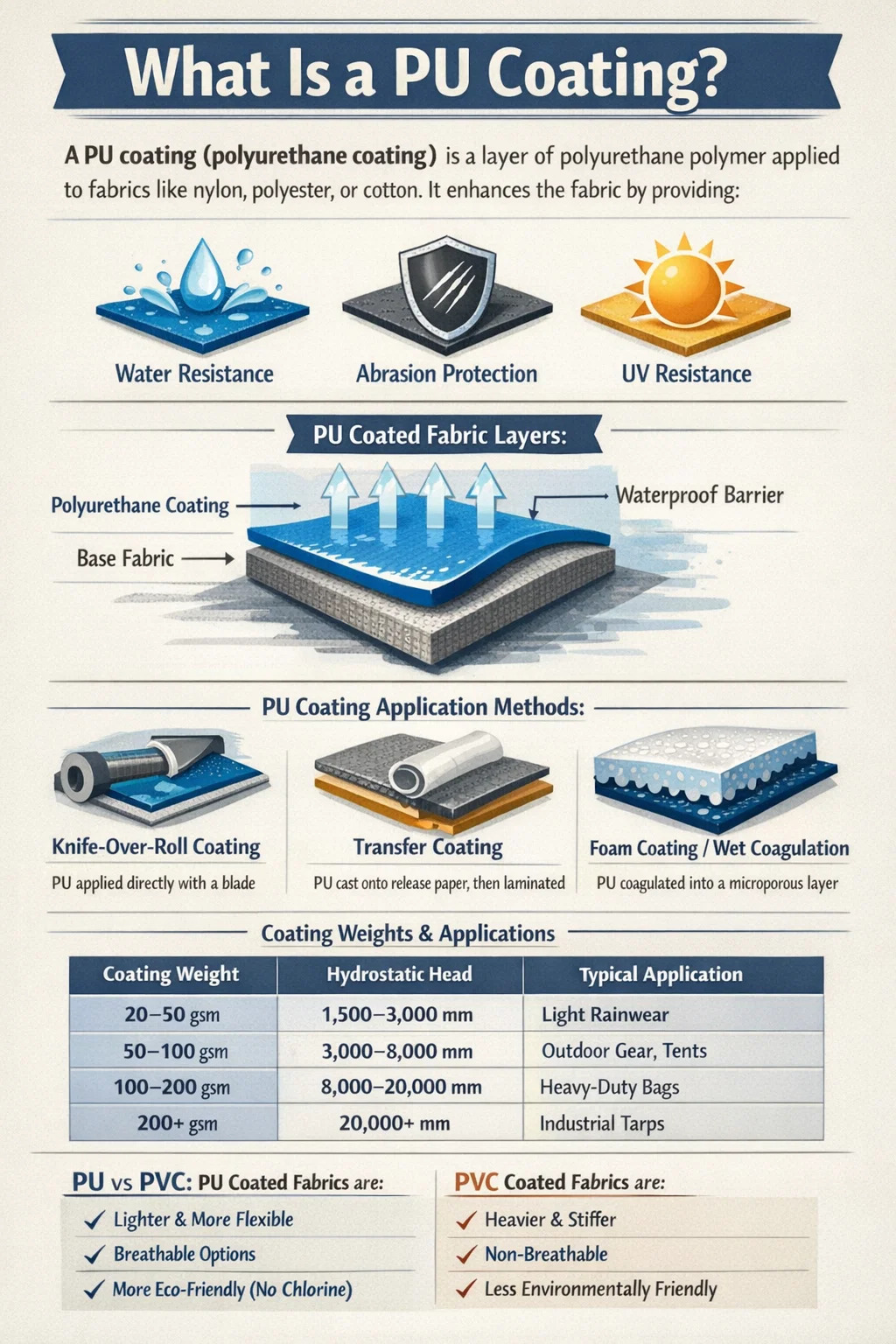

O que é um revestimento PU? A resposta direta

Um revestimento PU – abreviação de revestimento de poliuretano – é uma camada de polímero de poliuretano aplicada diretamente sobre um tecido base, como náilon, poliéster ou algodão, para melhorar suas propriedades de desempenho. O revestimento adere química e mecanicamente à superfície têxtil, criando uma película contínua e flexível que resiste à penetração de água, à abrasão e, em muitas formulações, à degradação ultravioleta.

Em termos práticos, quando você manuseia um tecido revestido de PU, você está tocando um material que foi projetado para se comportar de maneira muito diferente do seu equivalente não revestido. A camada de poliuretano normalmente varia de 0,05 mm a mais de 1,5 mm de espessura , dependendo do uso final – um tecido impermeável leve pode receber um revestimento fino de apenas 20–30 gramas por metro quadrado (g/m2), enquanto uma lona industrial resistente pode ter um revestimento superior a 200 g/m2.

A química por trás dos revestimentos de PU envolve ligações de uretano – ligações formadas pela reação de um grupo isocianato com um grupo hidroxila. Essas ligações conferem ao poliuretano sua combinação característica de resistência e elasticidade, razão pela qual os tecidos revestidos de PU podem esticar sem rachar e flexionar repetidamente sem delaminação. Isso diferencia os revestimentos de poliuretano das tecnologias de revestimento mais antigas, incluindo tecidos revestidos de PVC, que abordaremos em detalhes abaixo.

Como funciona o processo de revestimento de PU

Entender o que é o revestimento PU também exige saber como ele é aplicado, pois o método de fabricação afeta significativamente o desempenho do produto final. Existem três técnicas principais de aplicação usadas na produção comercial de tecidos:

Revestimento de faca sobre rolo

Este é o método mais utilizado para tecidos revestidos de PU em têxteis técnicos. O tecido é alimentado sob uma lâmina fixa (a faca) e uma solução de poliuretano – dissolvida em solvente ou fornecida como dispersão à base de água – é dosada na superfície com uma espessura precisa. O tecido revestido passa então por uma estufa de secagem onde o solvente evapora ou a dispersão à base de água cura, deixando para trás o filme sólido de poliuretano. A faca sobre rolo produz um peso de revestimento uniforme e controlável e é padrão para tecidos de vestuário, forros de bolsas e tecidos para estofados.

Revestimento de transferência (revestimento fundido)

No revestimento de transferência, o poliuretano é primeiro moldado em um papel removível em múltiplas camadas e depois laminado no tecido base sob calor e pressão. O papel removível é removido, deixando a superfície de PU exposta. Este método permite que os fabricantes criem superfícies muito lisas e consistentes que imitam o couro – razão pela qual quase todos os produtos de couro sintético e couro artificial (às vezes chamados de couro PU) são feitos usando esta técnica. A textura da superfície do produto final é determinada inteiramente pelo padrão de relevo no papel removível, proporcionando aos designers enorme flexibilidade.

Revestimento de espuma e coagulação úmida

A coagulação úmida – também chamada de revestimento por processo úmido – envolve a aplicação de uma solução de poliuretano ao tecido e depois a imersão em banho-maria. A água faz com que o poliuretano coagule em uma estrutura microporosa que permite a passagem do vapor de umidade enquanto bloqueia a água líquida. Este é o processo por trás de muitos tecidos respiráveis ​​revestidos de PU usados ​​em caminhadas e equipamentos para atividades ao ar livre. A camada microporosa de PU resultante pode atingir taxas de transmissão de vapor de umidade (MVTR) de 3.000–8.000 g/m²/24 horas , dependendo do tamanho dos poros e do peso do revestimento – uma métrica crítica para tecidos impermeáveis respiráveis.

Principais propriedades de desempenho de tecidos revestidos de PU

Os tecidos revestidos de PU oferecem um conjunto específico de características de desempenho que os tornam adequados para uma ampla gama de aplicações exigentes. Estas propriedades não são simplesmente afirmações de marketing – são resultados mensuráveis ​​da estrutura molecular do poliuretano.

Impermeabilização e Resistência Hidrostática

Os revestimentos de PU criam uma película contínua na superfície do tecido que bloqueia fisicamente a passagem da água líquida. O nível de impermeabilização é medido pelo teste de pressão hidrostática (ISO 811), onde a pressão da água é aplicada na superfície do tecido até a passagem de três gotas. Um tecido de jaqueta externa revestido de PU padrão normalmente atinge uma altura hidrostática de 1.500–3.000 mm, enquanto tecidos técnicos mais pesados ​​usados ​​em lonas e infláveis ​​podem exceder 20.000 mm. Para contextualizar, uma altura hidrostática de 1.500 mm é geralmente considerada suficiente para chuva leve, enquanto o equipamento de montanhismo sério requer 10.000 mm ou mais.

Flexibilidade e caimento em baixas temperaturas

Uma das vantagens tecnicamente mais significativas do poliuretano em relação aos materiais de revestimento alternativos é a sua capacidade de permanecer flexível a baixas temperaturas. Os revestimentos de PU padrão permanecem flexíveis até aproximadamente -30°C a -40°C, dependendo da formulação específica. Essa flexibilidade em baixas temperaturas é resultado direto da química do segmento macio do poliuretano – polióis de cadeia longa que atuam como molas moleculares dentro da rede polimérica. Em termos práticos, isso significa que os tecidos revestidos de PU podem ser usados ​​em equipamentos para climas frios, coberturas de transporte refrigeradas e equipamentos de expedição polar sem rachar ou enrijecer.

Resistência à abrasão e resistência à tração

Os revestimentos de PU melhoram significativamente a resistência à abrasão do tecido base. Nos testes de abrasão Martindale, os tecidos revestidos com PU geralmente registram de 50.000 a 100.000 ciclos antes da degradação visível da superfície, dependendo da espessura do revestimento e da construção do tecido base. Isso torna os têxteis revestidos de PU adequados para aplicações que envolvem fricção repetida – estofados, bolsas, calçados e equipamentos de proteção. A resistência à tração do compósito – revestimento mais tecido – é governada principalmente pelo tecido base, mas a camada de PU fornece suporte substancial contra danos superficiais e delaminação.

Resistência UV e Química

As formulações de poliuretano alifático – aquelas que utilizam isocianatos alifáticos como HDI ou IPDI – oferecem forte resistência à degradação UV e não amarelam significativamente com o tempo. Isso torna os revestimentos alifáticos de PU a escolha preferida para toldos externos, estofados marítimos, coberturas de veículos e qualquer aplicação que envolva exposição prolongada ao sol. Os revestimentos de PU aromáticos, que utilizam isocianatos aromáticos como MDI ou TDI, são menos estáveis ​​aos raios UV e normalmente utilizados em aplicações interiores ou onde o revestimento será protegido da luz solar direta. Ambos os tipos oferecem resistência razoável a ácidos suaves, álcalis e muitos solventes orgânicos, embora a exposição a produtos químicos agressivos deva ser avaliada caso a caso.

Revestimento PU vs. Tecidos revestidos de PVC : Uma comparação detalhada

Os tecidos revestidos de PVC têm sido o material dominante em muitos setores têxteis técnicos há décadas, particularmente em aplicações como cortinas de caminhões, lonas industriais, estruturas infláveis e coberturas para serviços pesados. Compreender as reais diferenças entre os tecidos revestidos de PU e os tecidos revestidos de PVC é essencial para selecionar o material certo para qualquer aplicação.

Os tecidos revestidos de PVC (cloreto de polivinila) são produzidos por calandragem ou revestimento com faca de compostos de PVC em tecidos de base tecidos ou não tecidos, normalmente poliéster ou fibra de vidro. O composto de PVC contém o polímero base mais plastificantes (normalmente ftalatos ou alternativas não ftalatos), estabilizantes, cargas e pigmentos. Os plastificantes são o que dão flexibilidade ao PVC – sem eles, o PVC seria o plástico rígido usado em canos de encanamento. Esta dependência de plastificantes cria uma limitação fundamental que os revestimentos de PU não partilham.

Por que a migração de plastificante é importante em tecidos revestidos de PVC

Uma das diferenças de desempenho mais significativas a longo prazo entre o revestimento de PU e os tecidos revestidos de PVC diz respeito ao comportamento dos plastificantes no PVC ao longo do tempo. Os plastificantes em compostos de PVC não estão quimicamente ligados ao polímero – eles estão fisicamente dispersos dentro dele. Ao longo de anos de serviço, especialmente em condições de calor, exposição aos raios UV ou contacto com óleos e solventes, estes plastificantes migram para fora da camada de PVC. O resultado é um tecido que endurece progressivamente, desenvolve fissuras na superfície e perde a flexibilidade que tinha quando novo. Este fenômeno, comumente chamado de florescimento do plastificante ou migração do plastificante, é uma limitação conhecida dos tecidos revestidos de PVC que os revestimentos de PU evitam totalmente, uma vez que o PU não exige que os plastificantes permaneçam flexíveis.

Onde os tecidos revestidos de PVC ainda levam

Apesar das vantagens dos revestimentos de PU em muitas áreas de desempenho, os tecidos revestidos de PVC mantêm vantagens competitivas reais em aplicações específicas. Para grandes lonas industriais – cobrindo canteiros de obras, cargas de caminhões e estoques – os tecidos revestidos de PVC oferecem um custo por metro quadrado difícil de igualar ao do poliuretano. Em estruturas infláveis, como colunas publicitárias, castelos infláveis ​​e barcos de resgate, a capacidade do PVC de ser soldado por radiofrequência (RF) é extremamente valiosa: a soldagem por RF cria ligações que são mais fortes e mais rápidas de produzir do que a soldagem por ar quente, que é o método de união padrão para tecidos de PU. Os tecidos revestidos de PVC também mantêm um desempenho superior em contato sustentado com produtos químicos, combustíveis e lubrificantes agressivos, o que os torna o material preferido em certas aplicações de proteção industrial.

Aplicações comuns de tecidos revestidos de PU

O revestimento de PU é usado em uma variedade excepcionalmente ampla de mercados finais, desde moda e roupas esportivas até aplicações industriais e militares exigentes. As propriedades específicas da camada de poliuretano são adaptadas por químicos de formulação para atender às exigências de cada mercado.

Roupas outdoor e esportivas

Os tecidos revestidos de PU são onipresentes em roupas para atividades ao ar livre. Jaquetas impermeáveis ​​e respiráveis ​​– do tipo usado em caminhadas, esqui, corrida em trilha e ciclismo – apresentam quase universalmente um revestimento de PU ou membrana de PU como elemento impermeabilizante. O mercado global de têxteis impermeáveis ​​e respiráveis, cujo revestimento de PU é a tecnologia dominante, foi avaliado em aproximadamente 1,9 mil milhões de dólares em 2022 e prevê-se que exceda os 3 mil milhões de dólares em 2030, reflectindo uma forte procura sustentada. Jaquetas leves geralmente usam tecidos com revestimentos de PU tão leves quanto 20-30 g/m2, alcançando cabeças hidrostáticas acima de 10.000 mm com um peso total de tecido bem abaixo de 100 g/m2 por metro quadrado.

Bolsas, malas e acessórios de moda

O couro PU – um tecido feito usando o processo de revestimento por transferência descrito anteriormente – tornou-se uma das aplicações comercialmente mais importantes da tecnologia de poliuretano. Marcas de moda em todos os segmentos de mercado, do mercado de massa ao luxo, usam couro PU em bolsas, sapatos, cintos e carteiras. O mercado global de couro sintético PU ultrapassou US$ 30 bilhões em 2022, com vestuário e acessórios representando a maior parte. Para bolsas técnicas, os tecidos revestidos de PU oferecem uma combinação de leveza, resistência à água e estética limpa que os torna preferíveis às alternativas de PVC mais pesadas em tudo, desde bolsas para laptop até estojos para câmeras.

Estofados e Móveis

Estofados domésticos e residenciais representam uma grande e crescente área de aplicação para tecidos revestidos de PU. Os ambientes de saúde são um mercado particularmente importante: cadeiras hospitalares, mesas de exame e coberturas para dispositivos médicos exigem tecidos que possam ser limpos repetidamente com desinfetantes sem degradação da superfície. Os revestimentos de PU classificados para uso na área da saúde normalmente passam nos testes de biocompatibilidade ISO 10993 e podem suportar mais de 25.000 ciclos de limpeza com desinfetantes de nível hospitalar sem rachar ou delaminar , um padrão que muitos produtos de PVC lutam para cumprir de forma consistente ao longo do tempo devido à perda de plastificante. Os interiores automotivos são outro segmento importante: inserções nos painéis das portas, acabamentos dos bancos e encostos de cabeça feitos de tecidos revestidos de PU oferecem a aparência premium do couro por uma fração do custo.

Têxteis Industriais e Técnicos

Em contextos industriais, os revestimentos de PU são aplicados em tecidos usados em cintos de segurança, luvas de proteção, coberturas de correias transportadoras e meios de filtração. A combinação de flexibilidade e resistência à abrasão torna o PU particularmente adequado para arneses de segurança e equipamentos anti-queda, onde o revestimento deve resistir a flexões e fricções repetidas sem rachar. Tendas e estruturas temporárias — desde tendas de festivais até abrigos militares — geralmente usam tecidos revestidos de PU que equilibram o desempenho de impermeabilização com leveza, tornando-os mais fáceis de transportar e montar do que estruturas equivalentes de tecido revestido de PVC.

Capas marítimas e externas

As aplicações marítimas exigem materiais que resistam à água salgada, à radiação UV e a grandes variações de temperatura. Os revestimentos alifáticos de PU tornaram-se padrão no setor de estofamento marítimo porque resistem ao amarelecimento UV e mantêm sua flexibilidade tanto em condições frias de armazenamento no inverno quanto no sol quente do verão. Capas de barco, capotas de bimini e almofadas de cockpit se beneficiam da estabilidade de cor a longo prazo e do desempenho sem rachaduras que as formulações de PU alifático oferecem. Esta é uma área onde o revestimento de PU substituiu substancialmente os produtos de tecido revestidos de PVC mais antigos nas últimas duas décadas, à medida que os clientes priorizavam a longevidade do material.

Tipos de revestimento PU: à base de solvente vs à base de água vs 100% sólido

Nem todos os revestimentos de PU são quimicamente idênticos, e o sistema utilizado – à base de solvente, à base de água ou 100% sólido – tem implicações significativas no desempenho, na pegada ambiental e na conformidade regulatória.

Revestimentos de PU à base de solvente

Os revestimentos tradicionais de PU usam DMF (dimetilformamida) ou outros solventes orgânicos para dissolver a resina de poliuretano para aplicação. Os sistemas à base de solvente produzem revestimentos com excelente adesão, densidade e consistência de desempenho, e continuam sendo a tecnologia dominante para couros sintéticos PU de alta qualidade e tecidos técnicos de desempenho. No entanto, o DMF é uma toxina reprodutiva classificada de acordo com os regulamentos REACH na União Europeia, e a sua utilização está sujeita a limites rigorosos de exposição ocupacional e requisitos de recuperação. Muitas marcas e retalhistas — especialmente nos mercados europeu e norte-americano — exigem agora que as suas cadeias de abastecimento utilizem revestimentos de PU sem DMF ou à base de água, impulsionando investimentos substanciais em tecnologias alternativas.

Revestimentos PU à base de água

As dispersões de poliuretano à base de água tiveram um rápido desenvolvimento nos últimos quinze anos e agora representam o segmento de crescimento mais rápido do mercado de revestimentos de PU. Em sistemas à base de água, o poliuretano é disperso em água em vez de dissolvido num solvente orgânico. O tecido revestido é seco no forno e a água evapora, deixando para trás o filme de PU. Os modernos revestimentos de PU à base de água atingem níveis de desempenho – cabeça hidrostática, resistência à abrasão, adesão – que estão dentro de 10–15% dos sistemas equivalentes à base de solvente para a maioria das aplicações de vestuário e bolsas, ao mesmo tempo que transporta emissões de COV (compostos orgânicos voláteis) substancialmente mais baixas e sem DMF. Para marcas que buscam certificações de sustentabilidade OEKO-TEX, bluesign ou similares, os sistemas de PU à base de água são frequentemente a escolha preferida ou obrigatória.

Sistemas PU 100% Sólidos

Os sistemas de PU termofusível e reativo são aplicados como 100% sólidos – não há solvente ou transportador de água para evaporar. Esses sistemas são usados ​​principalmente em processos de laminação onde o PU atua tanto como adesivo quanto como camada de revestimento funcional. O PU reativo reticula os hot melts após a aplicação, criando uma ligação altamente durável que é resistente à hidrólise e ao ataque químico. Embora não sejam tão amplamente utilizados como sistemas de solução ou dispersão para revestimentos de superfície, os sistemas 100% sólidos estão ganhando importância à medida que a indústria busca eliminar totalmente os solventes do processo de revestimento.

Considerações Ambientais: Revestimento PU versus Tecidos Revestidos de PVC

O desempenho ambiental tornou-se uma dimensão cada vez mais importante na seleção de materiais na indústria têxtil, e a diferença entre o revestimento de PU e os tecidos revestidos de PVC é substancial quando examinada ao longo de todo o ciclo de vida do produto.

Os tecidos revestidos de PVC apresentam vários desafios ambientais que a indústria tem trabalhado para enfrentar há décadas. O próprio polímero de PVC contém aproximadamente 57% de cloro em peso, e a química do cloro está associada à formação potencial de poluentes orgânicos persistentes (incluindo dioxinas) durante a produção e, particularmente, durante a incineração no final da vida útil. Os plastificantes tradicionalmente utilizados nas formulações de PVC — principalmente ftalatos como DEHP, DBP e BBP — foram identificados como desreguladores endócrinos e são restritos pelo REACH na UE e por vários regulamentos em outros mercados. Embora muitos fabricantes tenham migrado para plastificantes sem ftalato, como DINP, DIDP e alternativas de base biológica, o desafio fundamental da migração do plastificante ao longo da vida útil do produto permanece.

Os revestimentos de PU não deixam de ter sua própria pegada ambiental. Os isocianatos usados ​​na produção de poliuretano são precursores tóxicos que exigem manuseio cuidadoso, e os sistemas de PU à base de solvente geram emissões de VOC e fluxos de resíduos de solventes perigosos. No entanto, os revestimentos de PU não contêm cloro nem ftalatos e não estão associados à formação de dioxinas no final da vida útil. Especificamente, os sistemas de PU à base de água têm uma carga ambiental substancialmente menor do que a produção de PU à base de solvente ou de tecido revestido de PVC padrão. Os poliuretanos de base biológica — derivados de polióis vegetais — também estão disponíveis comercialmente e a sua adoção está a crescer em setores onde a certificação de sustentabilidade é uma prioridade.

A eliminação em fim de vida apresenta desafios para ambos os tipos de materiais. Os tecidos revestidos são estruturas compostas – revestimento de polímero ligado a um tecido base – e isso torna a reciclagem mecânica tecnicamente difícil. No entanto, os processos de reciclagem química para tecidos de poliéster revestidos com PU estão em desenvolvimento ativo, com vários projetos europeus e japoneses demonstrando rotas viáveis ​​de delaminação e glicólise que podem recuperar os componentes de poliuretano e poliéster para reutilização.

Como identificar se um tecido tem revestimento de PU

Para compradores, desenvolvedores de produtos e usuários finais, determinar se um tecido possui revestimento de PU — e distingui-lo de um tecido revestido de PVC ou de um tecido laminado — é uma questão prática que surge com frequência. Existem diversas abordagens, que vão desde a simples avaliação sensorial até a análise laboratorial.

• Teste de toque e flexibilidade: Os tecidos revestidos de PU normalmente são mais macios e flexíveis do que os tecidos revestidos de PVC de peso semelhante. À temperatura ambiente, os revestimentos de PU têm uma sensação natural e ligeiramente quente; Os tecidos revestidos de PVC parecem mais frios e rígidos. Em temperaturas abaixo de 0°C, os tecidos revestidos de PVC endurecem visivelmente, enquanto os revestimentos de PU permanecem flexíveis – um simples teste a frio pode ajudar a distinguir entre os dois.
• Comparação de peso: Os tecidos revestidos de PVC são quase sempre mais pesados do que os tecidos revestidos de PU com propriedades funcionais semelhantes, devido à maior densidade do composto de PVC e aos maiores pesos de revestimento normalmente utilizados.
• Teste de queima: Quando um pequeno pedaço de tecido revestido de PVC é queimado, ele produz um cheiro acre e característico de cloro (semelhante ao de garrafas plásticas queimadas). Os tecidos revestidos de PU queimam de forma mais limpa, sem odor de cloro. Este é um teste de campo simples que só deve ser feito com amostras pequenas em condições bem ventiladas.
• Teste de solvente: O DMF (dimetilformamida) dissolve revestimentos de PU à base de solvente de forma relativamente rápida, mas tem efeito mínimo no PVC. A acetona ataca algumas formulações de PU, mas não o PVC. Estes testes são indicativos, mas não definitivos, uma vez que os sistemas de PU reticulados podem resistir ao ataque de solventes.
• Análise laboratorial: Para identificação definitiva, a análise FTIR (Espectroscopia de Infravermelho por Transformada de Fourier) da superfície do revestimento produz uma impressão digital química que identifica inequivocamente poliuretano versus PVC versus acrílico e outros tipos de revestimento. A análise XRF (fluorescência de raios X) detectará cloro se o PVC estiver presente. Esses métodos são padrão em laboratórios de controle de qualidade e testes de conformidade.

Cuidado e manutenção de tecidos revestidos de PU

Os tecidos revestidos com PU requerem cuidados específicos para preservar seu desempenho e prolongar sua vida útil. Ao contrário dos tecidos revestidos de PVC, que geralmente são mais tolerantes a métodos de limpeza agressivos, os revestimentos de PU podem ser degradados pela exposição prolongada a certas condições.

Lavagem e Limpeza

A maioria dos tecidos de vestuário revestidos de PU podem ser lavados na máquina a 30°C ou 40°C usando um ciclo suave, mas não devem ser secos na máquina em altas temperaturas, o que pode fazer com que o revestimento se deslamine ou rache com o tempo. A limpeza a seco com certos solventes (particularmente percloroetileno) pode danificar os revestimentos de PU e deve ser evitada. Para tecidos técnicos – tendas, mochilas e capas impermeáveis ​​– é preferível lavar suavemente as mãos ou passar uma esponja com sabão neutro em vez de lavar na máquina, pois a agitação e o calor podem acelerar a hidrólise de certas formulações de PU.

A questão da hidrólise

A hidrólise – a quebra da cadeia do polímero de PU pela água a temperaturas elevadas – é o modo de falha mais comum dos tecidos revestidos de PU ao longo do tempo. As formulações de poliuretano à base de éster são particularmente suscetíveis à hidrólise, especialmente quando armazenadas em condições quentes e úmidas. Quando ocorre a hidrólise, o revestimento de PU perde sua integridade e começa a descamar ou descascar do tecido de base – um fenômeno familiar para qualquer pessoa que tenha uma mochila ou capa de chuva antiga que começou a soltar um material branco pegajoso. As formulações de PU à base de éter e à base de policarbonato têm resistência à hidrólise substancialmente melhor do que o PU à base de éster , e para aplicações que envolvem umidade sustentada ou exposição à umidade, esses produtos químicos são fortemente preferidos. Armazenar itens revestidos de PU limpos, secos e longe de calor extremo prolonga significativamente sua vida útil.

Reaplicação de DWR para roupas impermeáveis

As roupas impermeáveis ​​revestidas de PU normalmente possuem um tratamento DWR (repelente de água durável) na superfície externa do tecido, além do revestimento ou membrana de PU impermeável. O DWR faz com que a água se acumule na superfície em vez de penetrar no tecido externo, o que reduziria a respirabilidade ao bloquear a superfície através da qual o vapor deve passar. Os tratamentos DWR esgotam-se com lavagem e abrasão e devem ser renovados periodicamente usando produtos DWR em spray ou lavagem. Sem DWR, uma roupa revestida de PU ainda pode ser à prova d’água – a própria camada de PU bloqueia a água líquida – mas o desempenho da respirabilidade será significativamente comprometido à medida que o tecido externo “molha”.

Selecionando entre tecidos revestidos de PU e PVC para sua aplicação

A escolha entre tecidos revestidos de PU e tecidos revestidos de PVC não é uma questão com uma única resposta universal — depende dos requisitos específicos de desempenho, das restrições de custo, dos objetivos ambientais e das condições de serviço da aplicação em questão. A estrutura a seguir cobre os cenários de decisão mais comuns.

• Escolha o revestimento PU para roupas, acessórios vestíveis, equipamentos leves para atividades ao ar livre, impermeáveis respiráveis, estofados para cuidados de saúde, estofados marítimos, aplicações em climas frios e qualquer produto onde peso leve, toque macio ou respirabilidade sejam um requisito diferenciador. PU também é a escolha correta onde a certificação ambiental (bluesign, OEKO-TEX, conformidade com REACH) é essencial para o acesso ao mercado.
• Escolha tecidos revestidos de PVC para lonas industriais de grande escala, estruturas infláveis resistentes onde a soldagem por RF é necessária, aplicações que envolvem exposição química agressiva sustentada e aplicações orientadas a custos onde o custo mais alto da matéria-prima do PU não pode ser justificado por ganhos de desempenho. Os tecidos revestidos de PVC também permanecem preferíveis onde é necessária uma retardação de fogo inerente sem aditivos dispendiosos.
• Avalie cuidadosamente o risco de hidrólise para qualquer aplicação onde os tecidos revestidos de PU serão armazenados por longos períodos em ambientes quentes e úmidos — especialmente produtos de PU à base de éster. Se a longa vida útil de armazenamento for crítica, as formulações de policarbonato ou PU à base de éter, ou tecidos revestidos de PVC, proporcionarão melhor estabilidade a longo prazo.
• Considere o custo total de propriedade em vez de apenas o preço unitário: os revestimentos de PU normalmente custam mais por metro quadrado do que os tecidos revestidos de PVC em níveis de desempenho funcional equivalentes, mas seu peso menor pode reduzir os custos de transporte e manuseio, e sua flexibilidade superior pode reduzir as taxas de substituição em aplicações que envolvem flexões repetidas.

A trajetória geral na indústria de têxteis técnicos é clara: a pressão regulamentar, os requisitos de sustentabilidade das principais marcas e as melhorias contínuas na tecnologia de PU à base de água estão a empurrar o mercado para uma maior adoção do revestimento de PU em detrimento dos tecidos revestidos de PVC. A taxa desta transição varia consideravelmente de acordo com o setor de aplicação, mas é uma tendência sustentada de longo prazo e não uma mudança temporária.
