Quais são os diferentes tipos de tecido elástico?

O tecido elástico vem em vários tipos distintos, cada um projetado para demandas específicas de desempenho. As principais categorias são Tecido elástico de PVC, tecido de PTFE (politetrafluoroetileno), filme de ETFE (etileno tetrafluoroetileno), tecido de sombra HDPE e fibra de vidro revestida de silicone . Entre estes, o tecido elástico de PVC domina o mercado global - representando cerca de 60-70% de todas as instalações de membranas arquitetônicas - devido à sua relação custo-benefício, ampla gama de cores e desempenho estrutural confiável em diversos climas. Compreender cada tipo é essencial antes de se comprometer com qualquer projeto de estrutura tensionada, seja uma cobertura, cobertura de estádio ou fachada de membrana de longo vão.

Tecido elástico de PVC : O padrão da indústria

O tecido elástico de PVC é feito revestindo uma grade de fio de poliéster de base - a tela - em ambos os lados com pasta de cloreto de polivinila. O resultado é uma membrana composta que combina a resistência à tração do poliéster tecido com a resistência às intempéries, a resistência química e a flexibilidade estética do PVC. Painéis de tecido elástico de PVC padrão apresentam resistências à tração que variam de 3.000 N/5 cm a mais de 10.000 N/5 cm , dependendo do número de fios e do peso do revestimento.

Em termos práticos, uma membrana de PVC Grau 6 (aproximadamente 1.050 g/m²) é forte o suficiente para suportar cargas dinâmicas de neve e vento de 1,5–2,5 kPa sem deformação permanente. Essa classificação de carga cobre a grande maioria da arquitetura comercial e pública em climas temperados.

Tratamentos de superfície em tecido elástico de PVC

Os revestimentos de PVC bruto atraem poeira transportada pelo ar e detritos orgânicos, que mancham gradualmente a membrana e reduzem a transmissão de luz. Os fabricantes abordam isso com acabamentos de laca, lacas acrílicas, acabamentos de fluoreto de polivinilideno (PVDF) e laminados de PVDF/Tedlar. Uma membrana de PVC lacada com PVDF retém mais de 90% da sua luminosidade branca original após 10 anos de exposição ao ar livre, em comparação com cerca de 70-75% para PVC não tratado com o mesmo peso base. Para projetos próximos a zonas industriais ou áreas costeiras onde a deposição de sal e poluentes é intensa, a especificação de um acabamento PVDF ou Tedlar acrescenta cerca de 8 a 15% ao custo do material, mas reduz drasticamente a frequência de limpeza de duas vezes por ano para uma vez a cada três a quatro anos.

Vida útil e reciclabilidade do tecido elástico de PVC

Uma instalação de tecido elástico de PVC bem especificada normalmente oferece uma vida útil de 15–25 anos antes que a degradação do revestimento comprometa o desempenho ao fogo ou a integridade estrutural. As membranas de PVC em fim de vida podem ser recicladas através de vários programas europeus de devolução – por exemplo, o processo Texyloop converte membranas de poliéster usadas revestidas de PVC novamente em granulado de PVC equivalente virgem e recupera a tela de poliéster para reprocessamento. Esta abordagem de ciclo fechado reduz a pegada de carbono do ciclo de vida em aproximadamente 30–40% em comparação com a eliminação em aterros.

Fibra de vidro revestida com PTFE: a opção premium de longa vida

A fibra de vidro revestida com PTFE (politetrafluoroetileno) – frequentemente comercializada sob marcas como Tenara ou Sheerfill – representa o segmento superior do mercado de tecidos elásticos. O material de base é fio de fibra de vidro tecido, que é incombustível por natureza, e o revestimento de PTFE fornece uma superfície quimicamente inerte e de atrito ultrabaixo. As membranas de PTFE têm expectativa de vida útil de 30 a 50 anos , com algumas instalações notáveis, como o Terminal Haj em Jeddah (concluído em 1981), ultrapassando agora quatro décadas de serviço contínuo.

A superfície não porosa de PTFE é efetivamente autolimpante: a chuva remove as partículas transportadas pelo ar sem deixar manchas. Os valores de transmissão de luz normalmente variam entre 5% e 20%, proporcionando às estruturas de PTFE uma qualidade de luz diurna luminosa e difusa, sem ofuscamento. Uma limitação é o custo – a fibra de vidro revestida com PTFE normalmente custa três a cinco vezes o custo por metro quadrado do tecido elástico de PVC padrão — o que o torna mais apropriado para estruturas permanentes de referência, em vez de instalações sazonais ou temporárias.

O desempenho contra incêndio é uma vantagem importante. O PTFE/fibra de vidro é classificado como não combustível pela maioria dos códigos de construção nacionais, o que simplifica muito a permissão para espaços públicos fechados, como átrios comerciais, terminais de aeroportos e telhados de estádios.

Filme ETFE: transparência e desempenho leve

O ETFE (etileno tetrafluoroetileno) não é tecnicamente um tecido, mas um filme termoplástico de fluoropolímero. Ela está incluída na família de membranas elásticas porque é cortada, soldada e tensionada usando princípios estruturais comparáveis. Uma única camada de filme ETFE pesa apenas 150–350 g/m² — aproximadamente 1% do peso de um painel de vidro equivalente — o que reduz drasticamente os requisitos de carga estrutural primária e abre possibilidades de vãos que o vidro não consegue alcançar economicamente.

ETFE alcança valores de transmissão de luz de 90–95% para uma única camada , tornando-o a escolha preferida quando a máxima luz natural é a prioridade do projeto. O Centro Aquático Nacional de Pequim (o "Cubo de Água"), concluído para as Olimpíadas de 2008, utilizou mais de 100.000 m² de painéis de almofada de ETFE e continua sendo um dos exemplos mais citados da translucidez e versatilidade estrutural do material.

O filme ETFE é normalmente instalado como sistemas de almofada inflados multicamadas, em vez de membranas tensionadas únicas. A pressão do ar mantida entre as camadas fornece isolamento (valores U de 1,5–2,8 W/m²K para sistemas de duas camadas) e rigidez estrutural. No entanto, os sistemas de inflação mecânica requerem contratos de manutenção e compressores de reserva, acrescentando complexidade operacional em comparação com membranas estáticas de PVC ou PTFE.

Tecido de sombra HDPE: projetado para controle solar

A tela de sombra de polietileno de alta densidade (HDPE) ocupa um nicho distinto nas estruturas de tecido elástico. Ao contrário do tecido elástico de PVC ou das membranas de PTFE, o tecido de sombra HDPE é uma estrutura aberta ou de malha projetada especificamente para bloquear a radiação solar e, ao mesmo tempo, permitir a circulação do ar. Os tecidos de sombra HDPE estão disponíveis em fatores de tonalidade de 30% a 95% , permitindo calibração precisa da redução do ganho solar versus ventilação natural.

Isso torna o HDPE o material dominante para estacionamentos, playgrounds, estruturas agrícolas de sombra e áreas de hospitalidade ao ar livre em climas quentes. Uma cobertura de HDPE com fator de sombra de 90% sobre um estacionamento em Dubai ou Phoenix pode reduzir as temperaturas da superfície dos veículos estacionados em 20–30°C em comparação com o asfalto sem sombra, reduzindo significativamente as temperaturas internas da cabine e a carga do ar condicionado. As resistências à tração do tecido de sombra HDPE são inferiores às das membranas arquitetônicas revestidas - normalmente 1.500–4.500 N/5 cm - portanto, os projetos estruturais devem levar isso em consideração ao especificar a resistência ao vento e à carga de neve.

O tecido de sombra HDPE é estabilizado contra raios UV durante a fabricação e os graus comerciais de qualidade carregam Garantias de estabilidade UV de 10 anos . A estrutura aberta porosa significa que o tecido não coleta água parada, eliminando cargas de acumulação que devem ser consideradas com tecido elástico de PVC impermeável em instalações de baixa inclinação.

Fibra de vidro revestida de silicone: aplicações de nicho em alta temperatura

As membranas de fibra de vidro revestidas de silicone são o tipo de tecido elástico menos comum na arquitetura geral, mas desempenham um papel crítico em ambientes de alta temperatura e de processamento de alimentos. O revestimento de elastômero de silicone permanece estável desde -60°C a 230°C continuamente , com picos de curto prazo tolerados até 300°C. Essa faixa térmica excede em muito os limites operacionais do tecido elástico de PVC (normalmente classificado para serviço contínuo de 70 °C) e torna o silicone/fibra de vidro a escolha padrão para coberturas em fornos industriais, coberturas de fundição e zonas de exaustão de calor em instalações de fabricação.

Os revestimentos de silicone também são seguros para alimentos, não tóxicos e resistentes à maioria dos ácidos, álcalis e agentes de limpeza usados ​​na produção de alimentos. Essas propriedades levaram à adoção crescente de estruturas de teto tensionadas em mercados de alimentos e instalações de processamento, onde a limpeza frequente com vapor de alta pressão é rotina. A desvantagem é o custo: a fibra de vidro revestida de silicone é significativamente mais cara do que o tecido elástico de PVC e até mesmo as membranas de PTFE em algumas configurações.

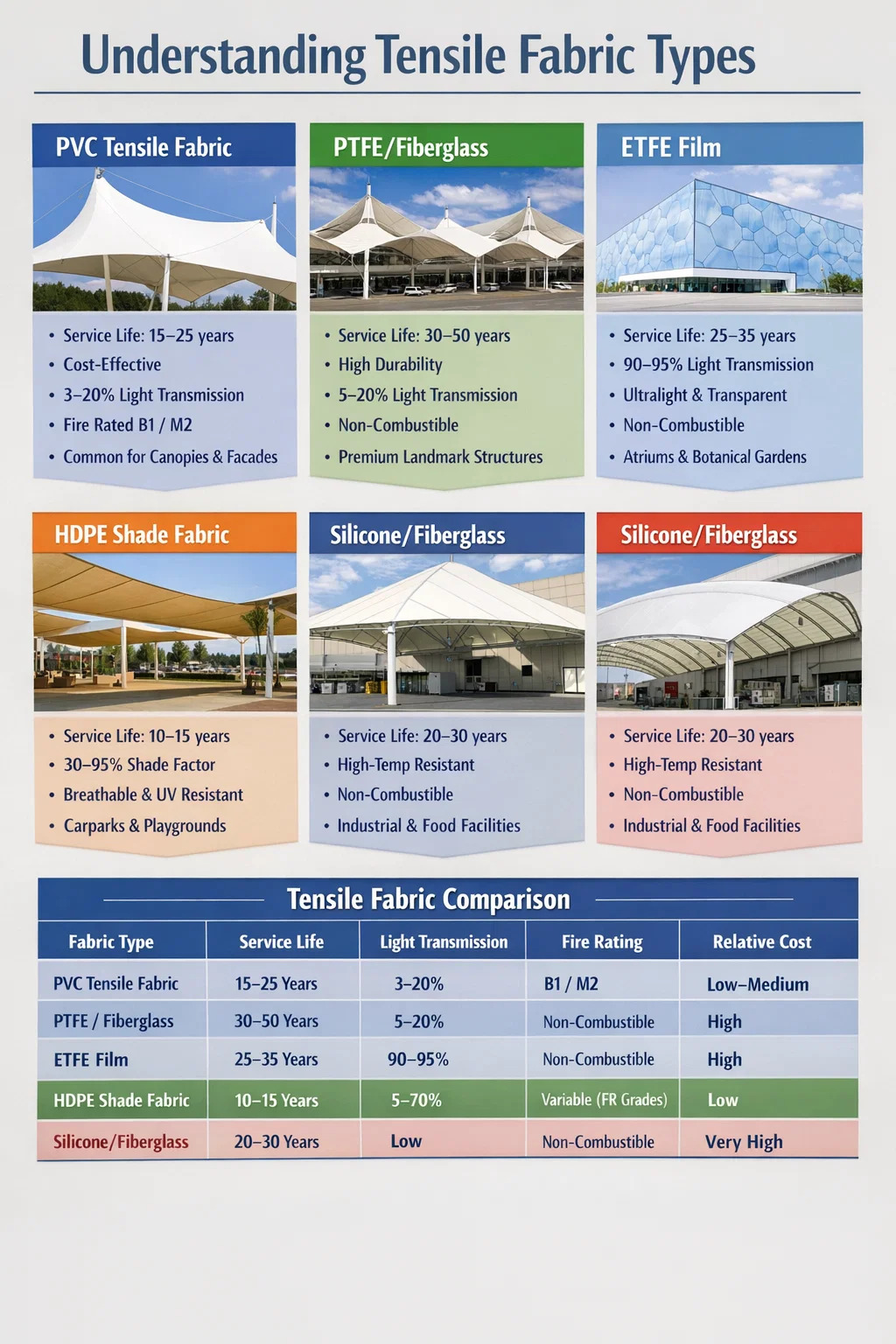

Comparação direta de todos os tipos de tecidos elásticos

A tabela abaixo resume os principais atributos comerciais e de desempenho de cada principal tipo de tecido elástico para auxiliar nas decisões de especificação.

Como as classes de tecido elástico de PVC diferem

Nem todos os tecidos elásticos de PVC são iguais. Os segmentos de mercado em classes de peso – geralmente Grau 2 a Grau 9 – e dentro de cada grau, os níveis de qualidade variam significativamente de acordo com a construção da tela, a formulação do composto de PVC e a tecnologia de acabamento. Aqui está como as notas principais se dividem na aplicação prática:

• Grau 2–3 (400–600 g/m²): Salas de exposição leves, tendas para eventos temporários, velas de sombra de curta duração. Resistência à tração normalmente 2.500–4.000 N/5 cm. Não recomendado para estruturas permanentes em zonas de ventos fortes.
• Grau 5–6 (750–1.100 g/m²): O carro-chefe da arquitetura comercial – coberturas elásticas, passarelas para pedestres, abrigos de trânsito e revestimento de fachadas. Resistência à tração 5.000–7.500 N/5 cm. Vida útil normalmente avaliada de 15 a 20 anos com acabamento PVDF.
• Grau 8–9 (1.200–1.600 g/m²): Telhados de estádios, centros de transporte de grandes vãos, fachadas tensionadas que suportam pressões de vento superiores a 2 kPa. Resistência à tração 9.000–12.000 N/5 cm. Frequentemente especificado com laminado Tedlar para máxima resistência às intempéries e longevidade.

A arquitetura da tela dentro do PVC também é importante. Uma tela de trama simples oferece resistência à tração uniforme nas direções da urdidura e da trama - preferida para estruturas de membrana protendidas biaxialmente. Uma tela de tecido leno ou fio de inserção oferece maior resistência em uma direção e é usada em aplicações de tração unidirecional, como dosséis de abóbada de barril.

Padrões de desempenho contra incêndio para tecidos elásticos

O desempenho ao fogo é um fator de especificação não negociável para qualquer estrutura tensionada fechada ou semifechada. Os padrões variam de acordo com a região:

• Europa: Classificação de reação ao fogo EN 13501-1. O tecido elástico de PVC com tratamento FR normalmente atinge a Classe B-s2, d0 ou Classe C-s2, d0. PTFE e ETFE atingem a classe A2-s1, d0 (não combustível).
• França: Sistema de classificação M. O tecido elástico de PVC com tratamento adequado atinge M2 (retardador de chama), necessário para espaços públicos cobertos.
• EUA: NFPA 701 e ASTM E84. As membranas arquitetônicas de PVC de qualidade alcançam um índice de propagação de chama Classe A (FSI ≤ 25).
• Austrália/Nova Zelândia: AS/NZS 1530.3. O tecido elástico de PVC usado em edifícios de montagem Classe 9 normalmente requer um Índice de Inflamabilidade ≤ 6 e Índice de Propagação de Chama ≤ 0.

Aditivos retardadores de chama em tecido elástico de PVC são incorporados na fase de composição, não aplicados como revestimento de superfície , o que significa que o desempenho do FR não diminui após limpeza ou abrasão. Esta é uma distinção crítica a ser verificada ao revisar as fichas técnicas do produto: os tratamentos FR aplicados na superfície em membranas econômicas degradam-se com o tempo e perdem a conformidade com a certificação.

Características acústicas e térmicas de tipos de tecidos elásticos

O desempenho acústico é frequentemente negligenciado durante a seleção de materiais, mas torna-se crítico em espaços públicos cobertos. O tecido elástico de PVC é uma superfície reflexiva – os coeficientes de absorção sonora (αw) normalmente variam de 0,05 a 0,15 – o que significa que o ruído reverberante se acumula em ambientes cobertos por membrana, a menos que revestimentos absorventes ou painéis acústicos secundários sejam integrados. As equipes de projeto de estádios usam regularmente um revestimento acústico secundário de tecido elástico de PVC perfurado com uma camada isolante de rebatidas para reduzir os tempos de reverberação em arquibancadas cobertas de 3 a 5 segundos para o alvo de 1,5 a 2 segundos para inteligibilidade de fala.

O desempenho térmico do tecido elástico de PVC de camada única é modesto. Uma membrana de PVC padrão de 900 g/m² tem um valor U de aproximadamente 5,5–6,5 W/m²K , fornecendo isolamento mínimo por si só. Os sistemas de PVC de camada dupla com entreferro ou preenchimento de isolamento podem atingir valores U de 1,5–3,0 W/m²K, tornando-os viáveis ​​para espaços fechados sazonalmente. Os sistemas de amortecimento de ETFE, por outro lado, atingem valores U de 1,0–2,0 W/m²K com sistemas de duas camadas e abaixo de 1,0 W/m²K com três ou mais camadas mais preenchimento de argônio.

A refletância solar é outro fator térmico. Um tecido elástico de PVC branco com acabamento PVDF pode atingir valores de refletância solar de 0,65–0,75 (TSR), reduzindo substancialmente o ganho de calor solar sob a cobertura em comparação com opções de PVC mais escuro (TSR 0,10–0,30) ou coberturas metálicas (TSR 0,20–0,40). Esta é uma vantagem significativa de eficiência energética para espaços de hospitalidade ao ar livre que procuram sombra sem acumulação excessiva de calor.

Tecnologias de costura e união para tecido elástico de PVC

A integridade estrutural de uma membrana elástica é tão confiável quanto suas costuras. Painéis de tecido elástico de PVC são unidos usando dois métodos principais:

• Soldagem de alta frequência (HF): Um campo eletromagnético oscila as moléculas de PVC na linha de costura, gerando calor que funde as duas camadas em uma ligação homogênea. Soldas HF executadas adequadamente alcançam resistências de costura de 85–100% da membrana original , o que significa que a costura não cria um ponto fraco estrutural. Este é o padrão da indústria para toda a fabricação comercial de tecido elástico de PVC.
• Soldagem a ar quente: Uma corrente de ar aquecido (250–400°C) amolece as superfícies de PVC, que são então comprimidas sob pressão do rolo. Usado para reparos no local e geometrias de costura curvas ou irregulares onde as placas de soldagem HF não conseguem alcançar. A resistência da costura normalmente é de 75–90% do tecido original.

A fibra de vidro revestida com PTFE não pode ser soldada por HF porque a base de fibra de vidro não responde à excitação eletromagnética e o revestimento de PTFE é termicamente estável e não fusível abaixo de 327°C. Em vez disso, os painéis de PTFE são unidos mecanicamente usando barras de fixação de aço revestidas de PTFE e juntas sobrepostas aparafusadas, o que requer sobreposições de costura mais largas (normalmente 50–100 mm versus 15–25 mm para soldas de PVC HF) e adiciona complexidade de fabricação.

A terminação da borda do tecido elástico de PVC utiliza diversas estratégias: corda no canal (um cabo de aço revestido de PVC embutido em uma bainha soldada que engata um perfil de extrusão de alumínio contínuo), corda de parafuso (um cordão redondo contínuo ao longo do perímetro do painel) e conexões de placa e parafuso para pontos de ancoragem concentrados de carga mais alta. A seleção da terminação da borda afeta tanto o detalhe visual da instalação acabada como a capacidade máxima de transferência de carga em cada âncora.

Escolhendo o tecido elástico certo para o seu projeto

A árvore de decisão para especificação de tecido elástico geralmente segue esta lógica:

1. Orçamento e vida útil do projeto: Se a vida útil do projeto for inferior a 20 anos ou o orçamento for limitado, o tecido elástico de PVC com acabamento PVDF é quase sempre a resposta correta. Para estruturas históricas de 30 anos, o PTFE ou ETFE de alta qualidade justifica o prêmio.
2. Requisitos de luz: Máxima luz natural? Especifique o filme ETFE. Luz diurna difusa controlada? PVC ou PTFE branco ou de cor clara. Exclusão solar com ventilação? Tecido de sombra HDPE.
3. Requisitos de classificação de incêndio: Verifique os requisitos do código de construção local para a classe de ocupação. Se a classificação não combustível for obrigatória (EN A2 ou equivalente), PTFE ou ETFE são as únicas opções de membrana. Se a Classe B ou C for aceitável, o tecido elástico de PVC com tratamento FR integral se qualifica.
4. Exposição ambiental: Alta poluição ou exposição ao sal costeiro? Priorize o acabamento PVDF ou Tedlar em PVC ou selecione PTFE para uma aparência de manutenção zero. Zona industrial de alta temperatura? Especifique fibra de vidro revestida de silicone.
5. Vão estrutural e carga: Para vãos superiores a 40–50 m e altas cargas dinâmicas, a análise de engenharia estrutural orientará a seleção do peso do tecido. Trabalhe com o fabricante da membrana antecipadamente para confirmar se o tipo de tecido elástico de PVC escolhido atende aos valores de tensão calculados em todos os pontos de conexão.

Nenhum tipo de tecido elástico domina todas as aplicações. No entanto, para a combinação de desempenho estrutural, versatilidade de design, eficiência de custos e características práticas de instalação, O tecido elástico de PVC continua sendo o material mais amplamente aplicável no mercado , atendendo projetos desde coberturas temporárias de mercado até telhados permanentes de vários milhares de metros quadrados. Compreender toda a gama de tipos - e onde o tecido elástico de PVC se enquadra nesse espectro - dá aos designers e gerentes de projeto a base para tomar decisões confiáveis ​​e de acordo com as especificações desde os primeiros estágios do projeto.
